非刻蚀无钯活化化学镀铜 Kevlar 纤维的制备工艺及性能

doi:10.12066/j.issn.1007-2861.1897

上海大学学报(自然科学版) ›› 2019, Vol. 25 ›› Issue (1): 75-83.doi: 10.12066/j.issn.1007-2861.1897

非刻蚀无钯活化化学镀铜 Kevlar 纤维的制备工艺及性能

高宇芳, 彭雨晴, 孙宁霞, 李爱军, 白瑞成()

上海大学复合材料研究中心, 上海 200072

收稿日期:2017-03-31 出版日期:2019-02-28 发布日期:2019-02-26
通讯作者: 白瑞成 E-mail:rcbai@shu.edu.cn
基金资助:
上海市军民结合专项项目(沪经信军[2014]495号)

Preparation and properties of electroless Cu plated Kevlar fiber via non-etching and Pd-free activation

GAO Yufang, PENG Yuqing, SUN Ningxia, LI Aijun, BAI Ruicheng()

Research Center of Composite Materials, Shanghai University, Shanghai 200072, China

Received:2017-03-31 Online:2019-02-28 Published:2019-02-26
Contact: BAI Ruicheng E-mail:rcbai@shu.edu.cn

摘要/Abstract

摘要：

表面预处理是制备高性能 Kevlar 纤维的关键技术. 应用一种新颖的"非刻蚀无钯活化"预处理工艺和以二甲氨基硼烷作为还原剂的化学镀铜体系制备了镀铜 Kevlar 纤维. 采用 X 射线光电子能谱仪(X-ray photoelectron spectroscopy, XPS)、X 射线衍射仪(X-ray diffraction, XRD)和高分辨扫描电子显微镜(scanning electron microscope, SEM)分析不同处理阶段 Kevlar 纤维的化学组成、晶态结构和表面形貌, 并对镀铜 Kevlar 纤维的结合强度、电学性能、力学性能和热稳定性能进行测试. 结果表明, 通过此新工艺制备的铜层致密平整, 且与基体结合力强, 并具有较好的导电性、力学性能和热稳定性能.

关键词: Kevlar 纤维, 化学镀铜, 非刻蚀无钯活化, 力学性能, 热稳定性

Abstract:

Surface pretreatment is a key process in preparation of high-performance metallization Kevlar fiber. Electroless Cu plating was conducted on a Kevlar fiber using a new pretreatment method called non-etching and Pd-free activation with dimethyl amine-borane as the reducing agent. Chemical compositions, crystal structure and surface morphology of the coatings were investigated using X-ray photoelectron spectroscopy (XPS), X-ray diffraction (XRD) and scanning electron microscope (SEM). Adhesion strength, mechanical properties and thermal stability of the coatings were evaluated. The results showed that the obtained Cu deposit was continuous and compact, and possessed high adhesion with the Kevlar fiber. The Cu plated Kevlar fiber maintained excellent mechanical properties and thermal stability.

Key words: Kevlar fiber, electroless Cu plating, non-etching and Pd-free activation, mechanical properties, thermal stability

中图分类号:

TB333

高宇芳, 彭雨晴, 孙宁霞, 李爱军, 白瑞成. 非刻蚀无钯活化化学镀铜 Kevlar 纤维的制备工艺及性能[J]. 上海大学学报(自然科学版), 2019, 25(1): 75-83.

GAO Yufang, PENG Yuqing, SUN Ningxia, LI Aijun, BAI Ruicheng. Preparation and properties of electroless Cu plated Kevlar fiber via non-etching and Pd-free activation[J]. Journal of Shanghai University（Natural Science Edition）, 2019, 25(1): 75-83.

图/表 9

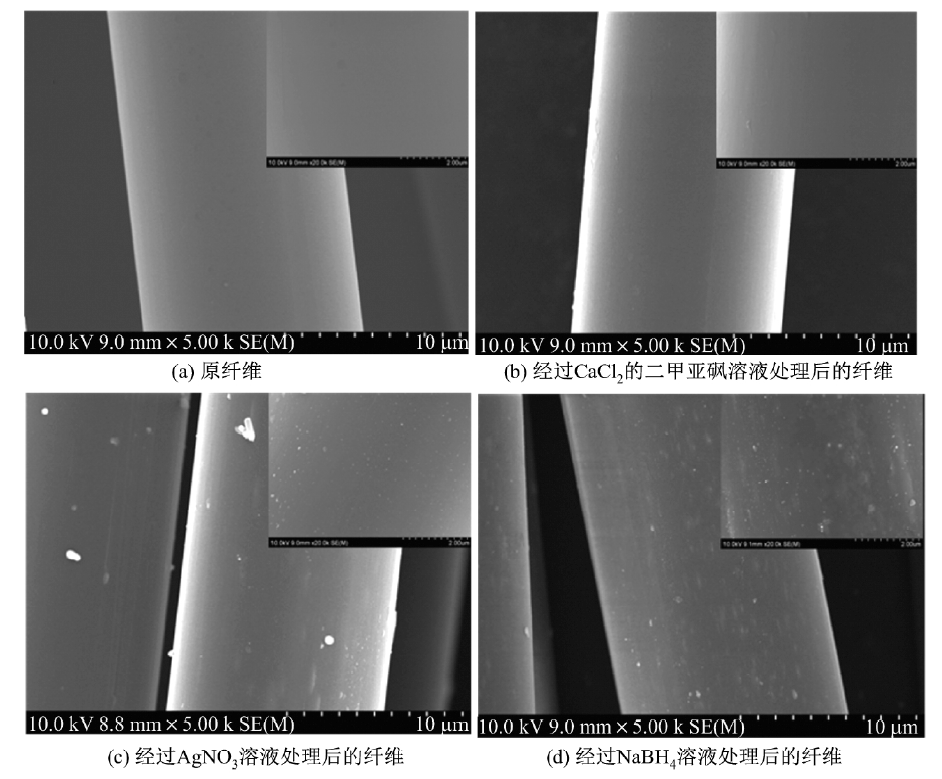

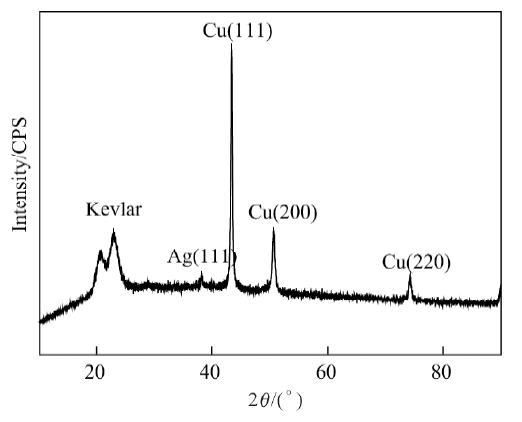

图1

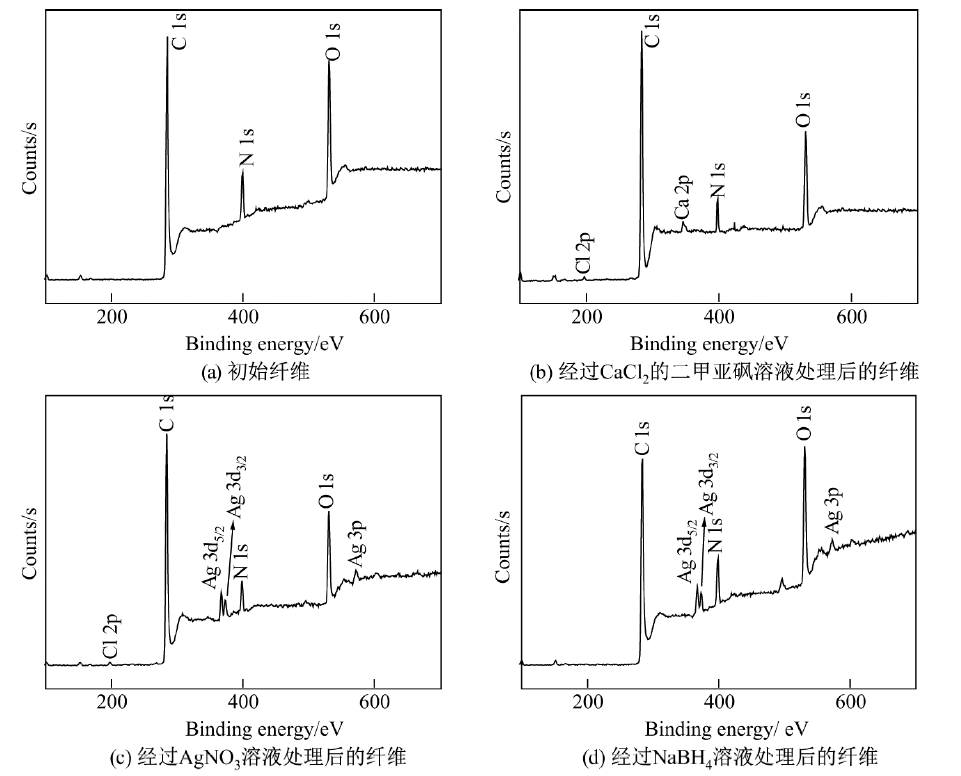

图2

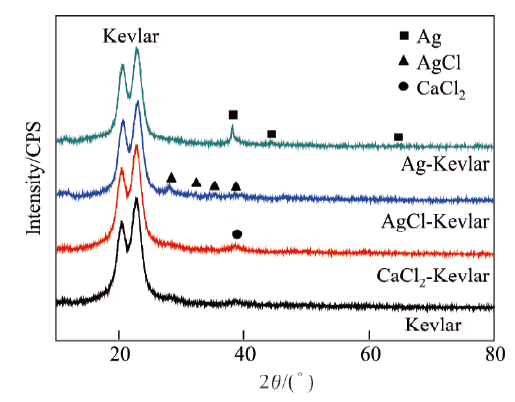

图3

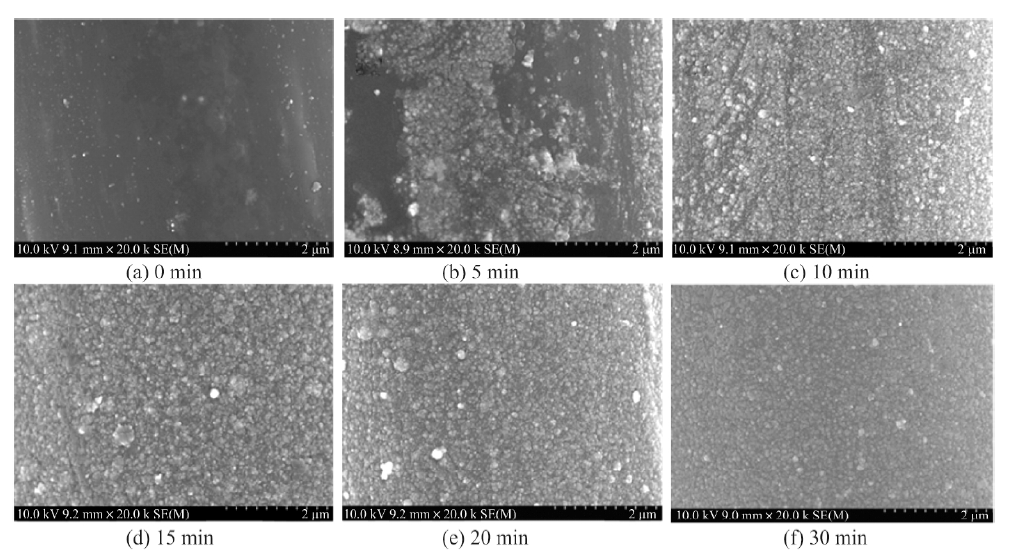

图4

图5

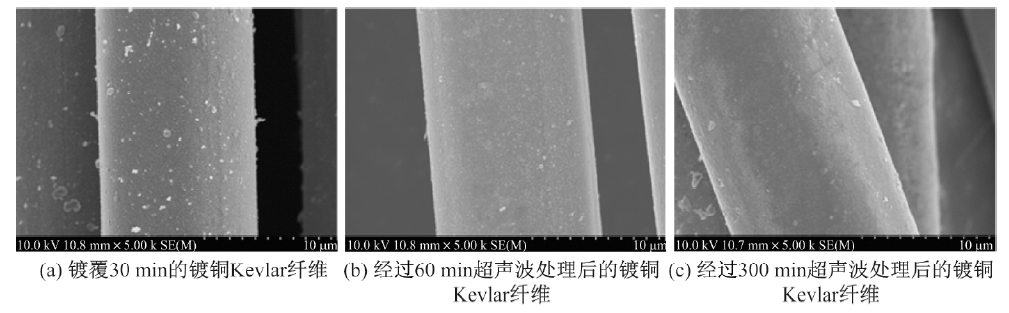

图6

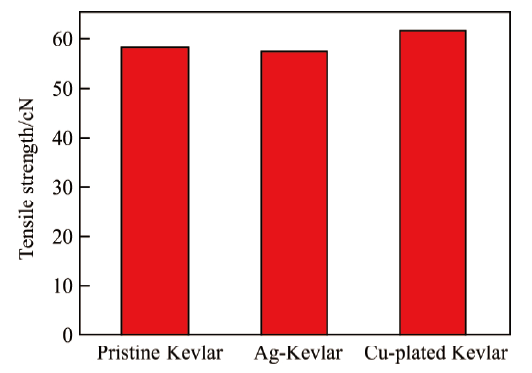

图7

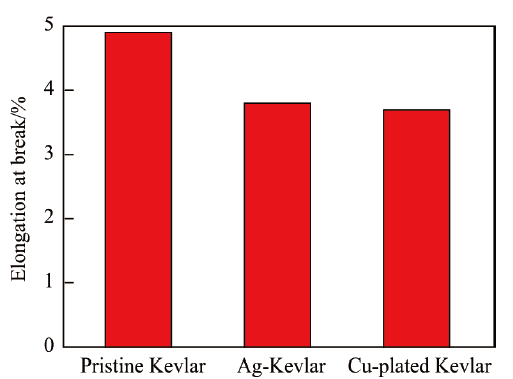

图8

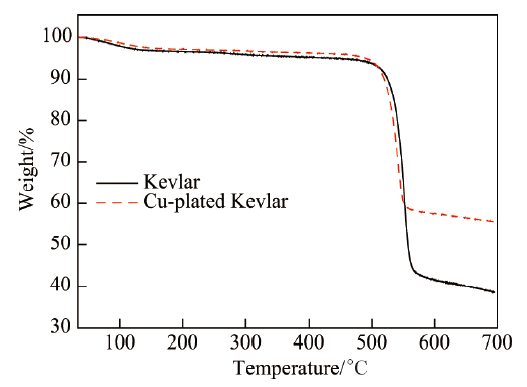

图9

参考文献 11

[1]	高启源 . 高性能芳纶纤维的国内外发展现状[J]. 化纤与纺织技术, 2007(3):31-36.
[2]	江明, 陆赵情, 张美云 , 等. 对位芳纶纤维结构、性能及其应用[J]. 黑龙江造纸, 2013,41(3):3-6.
[3]	沃西源, 涂彬, 夏英伟 . 芳纶纤维及其复合材料性能与应用研究[J]. 航天返回与遥感, 2005,26(2):50-55.
[4]	Tokarsky E W, Dunham M G, Hunt J E , et al. Metal clad aramid fibers for aerospace wire and cable[C] //3rd NASA Workshop on Wiring for Space Applications. 1995: 197-210.
[5]	赵大伟 . 化学镀铜的应用与发展[J]. 黑龙江冶金, 2016,36(1):38-39.
[6]	Gawad O A, Tabl M H A, Hamid Z A , et al. Electroplating of chromium and Cr-carbide coating for carbon fiber[J]. Surface and Coatings Technology, 2006,201(3/4):1357-1362.
[7]	董琦, 徐卫军 . 碳纤维表面金属化镀铜的研究进展[J]. 热加工工艺, 2013,42(18):15-19.
[8]	宋春雨, 延亚峰, 史晨 , 等. 无活化化学镀银涤纶纤维的制备及性能研究[J]. 化工新型材料, 2016(7):179-181.
[9]	Pang H, Bai R, Shao Q , et al. A novel Ag catalyzation process using swelling impregnation method for electroless Ni deposition on Kevlar fiber[J]. Applied Surface Science, 2015,359:280-287.
[10]	Aithal R K, Yenamandra S, Gunasekaran R A , et al. Electroless copper deposition on silicon with titanium seed layer[J]. Materials Chemistry and Physics, 2006,98(1):95-102.
[11]	董猛, 田俊莹, 江红 . 化学镀银导电涤纶织物的研究[J]. 成都纺织高等专科学校学报, 2016,33(2):73-76.

[1]	狄勤丰, 王楠, 陈锋, 王文昌, 牛新明, 张金成. 油井管螺纹接头力学特性的研究进展[J]. 上海大学学报(自然科学版), 2020, 26(2): 163-180.
[2]	刘丽, 涂多想. HSP 含量对 EVA 发泡材料微观结构和力学性能的影响[J]. 上海大学学报(自然科学版), 2020, 26(2): 207-215.
[3]	强小妮, 陈业新, 张建涛. 环境对高熵合金Al$_{\textbf{0.1}}$CoCrFeNi力学性能的影响[J]. 上海大学学报(自然科学版), 2019, 25(2): 206-214.
[4]	刘丽, 诸慧杰, 涂多想, 郝新敏, 黄杰. EVA/HSP 复合发泡材料的制备和性能[J]. 上海大学学报(自然科学版), 2018, 24(5): 782-790.
[5]	凤亚军, 王兴庆. Y$_{2}$O$_{3}$对氧化锆陶瓷组织和性能的影响[J]. 上海大学学报(自然科学版), 2018, 24(1): 56-65.
[6]	李智1,2, 胡丽娟1,2, 谢耀平1,2, 赵世金1,2. 纳米Cu析出相及晶界对微合金化钢力学性能的影响[J]. 上海大学学报(自然科学版), 2017, 23(3): 432-442.
[7]	刘立起, 王旭, 谢旺, 俞鸣明, 方琳, 李红, 杨敏, 肖依, 任慕苏, 孙晋良. 芳砜纶纤维/聚四氟乙烯复合材料的性能[J]. 上海大学学报(自然科学版), 2017, 23(2): 185-191.
[8]	侯锡贝, 陈业新. 硼含量对(Fe,Ni)₃V 合金组织和力学性能的作用[J]. 上海大学学报(自然科学版), 2015, 21(5): 648-656.
[9]	张莉. 索-钢/铝合金组合结构初始态确定及静力分析[J]. 上海大学学报(自然科学版), 2015, 21(5): 631-639.
[10]	李钧1,2, 苏诚2, 张磊1, 邵羽2, 肖学山1, 周志江2. 晶界工程处理对Incoloy 800 合金耐腐蚀性能和力学性能的影响[J]. 上海大学学报(自然科学版), 2013, 13(5): 540-544.
[11]	刘延雨, 王利军, 侯凌癸, 汪文峰, 陈志文. 介孔MnO₂ 超结构的合成及其性能[J]. 上海大学学报(自然科学版), 2013, 19(4): 405-410.
[12]	廖建雄, 闵永安, 黄泽民, 李阳. 新型Cr-Mo-V渗氮钢的力学性能及渗氮特性[J]. 上海大学学报(自然科学版), 2011, 17(6): 774-778.
[13]	李麟，何燕霖，张梅，符仁钰，史文. 先进高强度汽车钢板的研制[J]. 上海大学学报(自然科学版), 2011, 17(4): 480-486.
[14]	任九生1，2，周琎闻1，2，袁学刚3. 钢丝编织高压胶管的力学性能及破坏强度[J]. 上海大学学报(自然科学版), 2009, 15(6): 644-648.

非刻蚀无钯活化化学镀铜 Kevlar 纤维的制备工艺及性能

Preparation and properties of electroless Cu plated Kevlar fiber via non-etching and Pd-free activation

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 11

相关文章 14

编辑推荐

Metrics

本文评价
